在进行图像处理算法中，往往需要生成图像像素矩阵，这对于C语言来说可以直接用数组表示，但是对于verilog来说便不是那么容易了，硬件描述语言不比软件，它的核心不再算法，而是在于设计思想，加速硬件。在进行图像的滤波算法时，需要生成3x3矩阵，而altera的IP shift_ram 简直就是为矩阵运算而生的。下面便进行shift_ram的学习。
手册还是尽量看英文原版的比较好，刚开始是会比较痛苦，看习惯了就会发现，就是那么一些熟悉的单词，句子也很好理解，比较手册又不是文章。

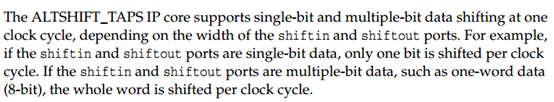

这段话的意思是，这个IP支持一个时钟周期移位一个或多个bit的数据，位宽是可以设置的。
下面这个图是shift_ram的移位示意图，开始我一直以为是这个IP每存储三个数据就会进行移位到下一行，如果这样想当一行图像数据传过来的时候，显然如果是均值滤波的话，这是将第一行的数据进行了取中值操作，这样显然是不符合滤波的原理的。那么从这个图上所表达的貌似就是这个意思，为什么会出现这种矛盾。这也是一直困惑我的地方，还是手册没有好好看，手册上说的很清楚，图下一幅图所示。

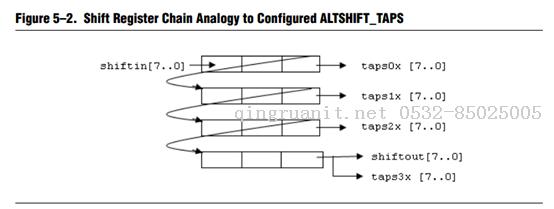

看Note所表明的，这里设置的行数是4行，每行的distance是3，所以便出现了这样的移位寄存，所以手册还是要仔细阅读的，我刚开始就是因为闲手册太麻烦便草草了事，后来实践证明，还是等弄清楚原理在下手操作，磨刀不误砍柴工。

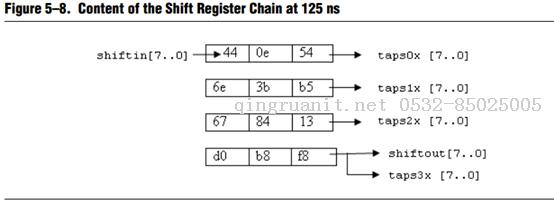

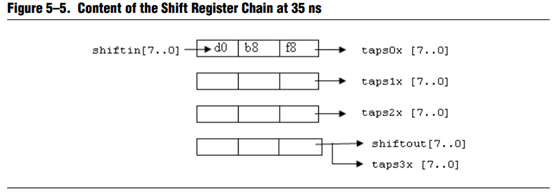

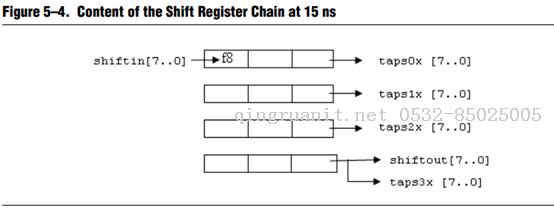

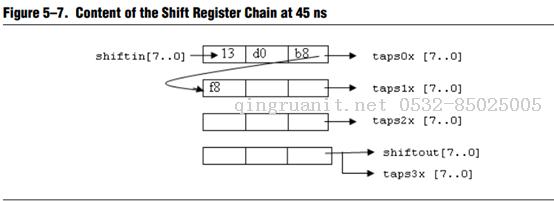

当然手册中也给了仿真例程

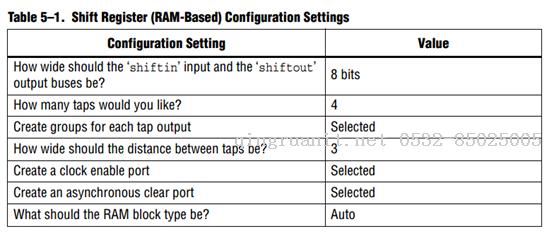

数据输入输出宽度为8bit，设置4行，选择每行宽度为3，添加使能和复位
